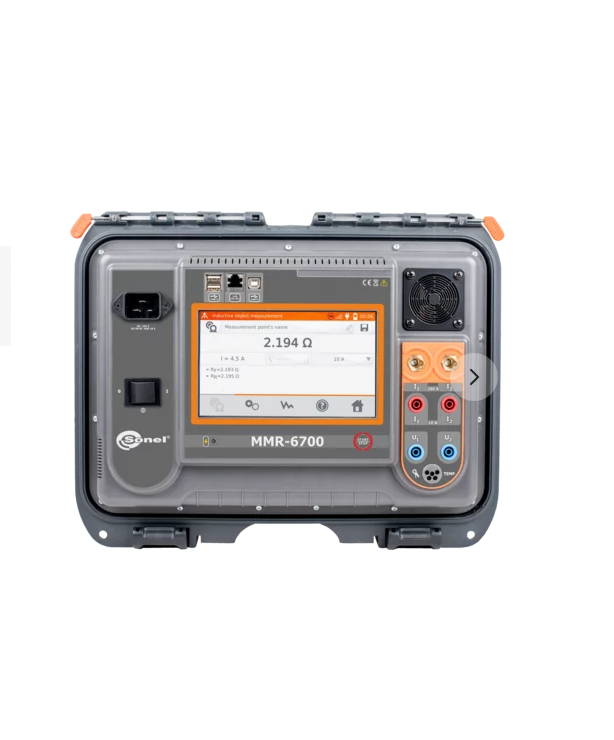

SONEL MMR-6700 Micro-Ohmmeter

Measurements of inductive components

Range/ Resolution/ Accuracy/ Test current

0 μΩ…999.9 μΩ/ 0.1 μΩ/ ±(0.25% m.v. + 2 digits)/ 10 A

1.0000 mΩ…1.9999 mΩ/ 0.0001 mΩ/ ±(0.25% m.v. + 2 digits)/ 10 A

2.000 mΩ …19.999 mΩ/ 0.001 mΩ/ ±(0.25% m.v. + 2 digits)/ 10 A

20.00 mΩ…199.99 mΩ/ 0.01 mΩ/ ±(0.25% m.v. + 2 digits)/ 10 A / 1 A

200.0 mΩ …999.9 mΩ/ 0.1 mΩ/ ±(0.25% m.v. + 2 digits)/ 1 A / 0.1 A

1.0000 Ω…1.9999 Ω/ 0.0001 Ω/ ±(0.25% m.v. + 2 digits)/ 1 A / 0.1 A

2.000 Ω…19.999 Ω/ 0.001 Ω/ ±(0.25% m.v. + 2 digits)/ 0.1 A

20.00 Ω…199.99 Ω/ 0.01 Ω/ ±(0.25% m.v. + 2 digits)/ 10 mA

200.0 Ω…1999.9 Ω/ 0.1 Ω±(0.25% m.v. + 2 digits)/ 1 mA

for measurements on inductive objects output voltage ≤ 5 V

Measurements of resistive components

Range/ Resolution/ Accuracy/ Test current / Voltage

0.0…999.9 μΩ/ 0.1 μΩ/ ±(0.25% + 2 digits)/ 50 A<I≤200 A (200 mV)

1.0000…1.9999 mΩ/ 0.0001 mΩ/ ±(0.25% + 2 digits)/ 50 A<I≤100 A (200 mV)

0.0…999.9 μΩ/ 0.1 μΩ/ ±(0.25% + 2 digits)/ 20 A<I≤50 A (200 mV)

1.0000…3.9999 mΩ/ 0.0001 mΩ/ ±(0.25% + 2 digits)/ 20 A<I≤50 A (200 mV)

0.0…999.9 μΩ/ 0.1 μΩ/ ±(0.25% + 2 digits)/ 10 A<I≤20 A (160 mV)

1.0000…7.9999 mΩ/ 0.0001 mΩ/ ±(0.25% + 2 digits)/ 10 A<I≤20 A (160 mV)

0…999.9 μΩ/ 0.1 μΩ/ ±(0.25% + 2 digits)/ 10 A (20 mV)

1.0000…1.9999 mΩ/ 0.0001 mΩ/ ±(0.25% + 2 digits)/ 10 A (200 mV)

2.000…19.999 mΩ/ 0.001 mΩ/ ±(0.25% + 2 digits)/ 10 A (200 mV)

20.00…199.99 mΩ/ 0.01 mΩ/ ±(0.25% + 2 digits)/ 10 A / 1 A (2 V / 200 mV)

200.0…999.9 mΩ/ 0.1 mΩ/ ±(0.25% + 2 digits)/ 1 A / 0.1 A (2 V / 200 mV)

1.0000…1.9999 Ω/ 0.0001 Ω/ ±(0.25% + 2 digits)/ 1 A / 0.1 A (2 V / 200 mV)

2.000…19.999 Ω/ 0.001 Ω/ ±(0.25% + 2 digits)/ 0.1 A (2 V)

20.00…199.99 Ω/ 0.01 Ω/ ±(0.25% + 2 digits)/ 10 mA (2 V)

200.0…1999.9 Ω/ 0.1 Ω/ ±(0.25% + 2 digits)/ 1 mA (2 V)

m.v. - measured value
