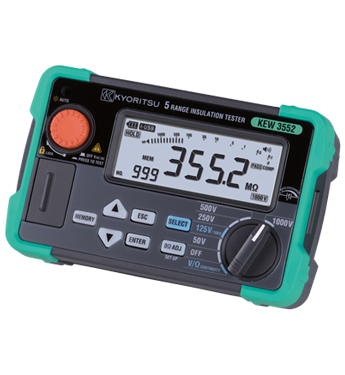

KYORITSU 3552 Digital Insulation / Continuity Testers (40,00GΩ)

Test voltage:50V/100V/125V/250V/500V/1000V

Measuring range(Auto range):

100.0MΩ（50V）

200.0MΩ（100V）

250.0MΩ（125V）

500.0MΩ（250V）

20.00GΩ（500V）

40.00GΩ（1000V）

Mid-scale value:

2MΩ（50V）

5MΩ（100V/125V）

10MΩ（250V）

100MΩ（500V）

200MΩ（1000V）

First effective measuring range:

0.100 ～ 10.00MΩ（50V）

0.100 ～ 20.00MΩ（100V）

0.100 ～ 25.00MΩ（125V）

0.100 ～ 50.0MΩ（250V）

0.100 ～ 500MΩ（500V）

0.100 ～ 1000MΩ（1000V）

Accuracy:±2%rdg ±2dgt

Second effective measuring ranges:

0.050 ~ 0.099MΩ（50V/100V/125V/250V/500V/1000V）

10.01 ~ 100.0MΩ（50V）

20.01 ~ 200.0MΩ（100V）

25.01 ~ 250.0MΩ（125V）

50.1 ~ 500MΩ（250V）

501 ~ 2000MΩ（500V）

1001 ~ 4000MΩ（1000V）

Accuracy: ±5%rdg (0.050 ~ 0.099MΩ: ±2%rdg±4dgt)

Rated current: 1.0 ~ 1.1mA

Output short circuit current: 1.5mA max

Ω / Continuty

Auto range: 40.00/400.0/4000Ω

Accuracy: ±2.5%rdg ±8dgt

Output voltage on open circuit: 5V（4~6.9V）

Output short circuit current: 200mA max

Ω / Continuty

Auto range: 40.00/400.0/4000Ω

Accuracy: ±2.5%rdg ±8dgt

Output voltage on open circuit: 5V（4~6.9V）

Output short circuit current: 200mA max

General

Applicable standards:

IEC61010 CATⅢ 600V/CAT IV 300V

IEC61557-1,2,4 IEC61326-1,-2-2 IEC60529（IP40）

Power source: LR6/R6（AA）（1.5V）x4

Communication interface: USB

Dimensions :97(L) x 156(W) x 46(D) mm

Weight: 490g approx（including battery）

Included Accessories:

7260（Test leads with remote control switch）

7261A（Test leads with alligator clip）

8017A（Extension prod long）

9173（Carrying case）

9121（Shoulder strap）

LR6（AA）（1.5V）x4

Optional Accessories

7243A（L-shaped probe）

8016（Hook type prod）

9186A (Carrying case)

9187 (Cord case)

8212-USB（USB adaptor with "KEW Report (software)" ）
